在防洪排澇與農業灌溉領域，潛水軸流泵的耗電量占據泵站總能耗的70%以上，一片葉片的微小角度變化，可能帶來每年數萬千瓦時的節電效果。
作為泵類產品的核心動力部件，葉輪的設計直接影響著潛水軸流泵的性能表現。在眾多設計參數中，葉輪掠角優化已成為提升泵效的關鍵技術路徑。通過調整葉片沿徑向的彎曲方向與角度，工程師們能夠重新規劃水流在葉輪流道內的運動軌跡，從而減少水力損失、提升能量轉換效率。
一、掠角優化，泵效提升的核心杠桿
潛水軸流泵憑借其結構緊湊、安裝便捷和淹沒式工作的特性，已成為城市防洪排澇泵站的核心裝備。近年來，隨著國家節能減排政策趨嚴，對泵效率的要求不斷提高，提高潛水軸流泵效率已勢在必行。
葉輪作為軸流泵的“心臟”，其設計直接決定了泵的整體性能。在眾多設計參數中，葉輪掠角（即葉片沿徑向的彎曲角度）對泵性能的影響尤為顯著。
當葉片沿旋轉方向向后彎曲時形成后掠葉片，向前彎曲則形成前掠葉片。研究表明，同一掠角度下，后掠葉片的效率和揚程均高于前掠葉片。
通過優化掠角設計，工程師能夠有效控制水流沖角，減少流動分離和二次流損失，從而提升泵的水力效率。
二、掠角優化的關鍵技術方法
現代水泵設計已進入數字化時代，CFD技術與智能優化算法的結合為葉輪掠角優化提供了強大工具。研究人員通過系統性的參數分析與方案驗證，逐步形成了一套高效的優化設計流程。
1.參數化建模與變量定義
首先需對原始葉輪進行參數化處理，將葉片幾何特征轉化為可調節的變量參數。掠角作為核心優化變量，通常在-40°～+40°范圍內調整。同時考慮葉柵稠密度、進口沖角等輔助變量，構建多維優化空間。
2.智能優化算法應用
采用拉丁超立方實驗設計方法在變量空間內進行高效抽樣，再結合遺傳算法與神經網絡構建代理模型。這種混合優化策略大幅減少了計算資源消耗，同時保證了全局尋優能力。
3.多目標性能驗證
優化方案需通過全流道CFD模擬進行性能驗證，不僅評估揚程和效率等外特性參數，還需分析內部流場壓力分布、渦量特性等。江蘇大學研究團隊通過六西格瑪理論中的響應曲面法，結合Minitab軟件分析，確定了葉柵稠密度取大值同時進口沖角取小值的最佳效率組合。

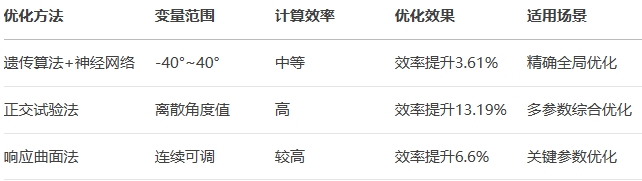

表：潛水軸流泵掠角優化常用方法比較
三、掠角對泵性能的多維度影響
優化掠角帶來的性能提升是全方位的，從基礎水力性能到運行穩定性均產生顯著改善。不同掠角方案下的對比試驗揭示了其內在影響機理。
1.效率與揚程特性
在掠角-效率關系曲線中，隨著掠角增大，泵效率呈拋物線變化，存在明確的最佳效率點。盛建萍團隊研究發現，當后掠角度為+5.57°時，葉輪效率達到峰值，較原始模型提升3.61%。在設計工況點，整泵效率提升2.6%。
2.內部流場改善
后掠葉片優化后，葉輪出口處的速度分布更均勻，減少了與導葉的匹配損失。研究數據顯示，帶最優葉輪泵的導葉損失比原始泵降低4.41%。同時，葉輪流道內湍動能強度減弱，能量損失顯著降低。
3.壓力脈動特性
掠角優化可改善泵運行穩定性。后掠葉片能有效降低葉頻區域的壓力脈動幅值，特別是40°后掠葉片對壓力脈動改善效果顯著。優化后模型監測點壓力脈動幅值明顯降低，內部流動狀態更加穩定。
4.空化性能提升
后掠設計可改善葉片表面氣體體積分布。研究表明，后掠角度越大，氣體體積分數越小，但過大的后掠角會降低汽蝕余量。20°后掠葉片在提高揚程的同時，將發生汽蝕的進口壓力閾值提高了3kPa，綜合表現優異。
四、優化設計實踐與效果驗證
理論研究的價值最終需通過工程實踐驗證。多個研究團隊通過樣機制造與性能測試，證實了掠角優化的實際效果。
蘭州理工大學研究團隊對350ZQ-125型潛水軸流泵實施正交試驗優化，綜合考慮葉輪葉片翼型最大厚度位置、導葉葉片數和井筒結構等因素。優化后模型在設計工況點實現了顯著提升：
揚程達到3.91m，較優化前提高14.33%
水力效率達到80.16%，提升13.19個百分點
江蘇大學團隊則結合六西格瑪理論進行優化設計，將350ZQ-125型泵效率在額定點附近提升至69.7%，比原泵提高6.6%。該團隊在水力設計階段采用了流線法設計，并按照從輪緣到輪轂線性修正環量分布規律的方法，實現了性能的全面提升。
在浙江大學的超大流量軸流潛水泵研究中，通過調整葉片進口角度和葉輪轉速參數，優化后模型葉片壓力面的靜壓分布更均勻，吸力面低壓區域相對減小，渦量分布均勻性明顯改善。

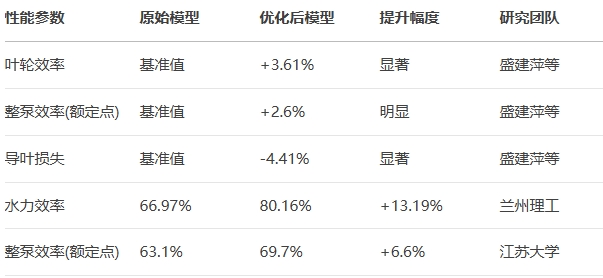

*表：優化前后潛水軸流泵性能對比
五、工程實踐中的掠角優化要點
將掠角優化技術應用于實際工程需綜合考慮多方面因素，避免單一參數優化帶來的匹配性問題。系統思維和平衡設計是確保優化成功的關鍵。
1.葉輪與導葉協同優化
導葉設計需與掠角優化后的葉輪匹配。研究表明，導葉前掠16°時能最大程度回收葉輪出口速度環量，使導葉損失和出水彎管損失最小。此時泵段效率最高，尤其在小流量工況下效果更為顯著。
2.高效區拓寬設計
合理設計的掠角可擴大泵的高效運行范圍。后掠葉片在偏離設計工況時仍能保持較高效率，使泵站適應更復雜的工作條件。20°后掠葉片方案在多個工況點均表現出性能優勢。
3.多參數綜合平衡
掠角優化需與葉頂間隙控制、葉片數選擇等參數協同考慮。研究表明，葉頂間隙增大導致泄漏量增加，效率明顯下降。合理設計的邊肋結構可增加間隙壓力，改善葉頂部位的汽蝕性能，同時對效率影響有限。
4.制造工藝適配
后掠葉片的三維曲面加工需要更高精度的模具和加工設備。優化設計時應考慮生產工藝可行性，避免因加工誤差導致理論性能無法實現。采用五軸加工中心和三維檢測技術可保證葉片型面的精確制造。
隨著數字設計技術的進步，葉輪掠角優化已從經驗導向走向模型驅動。盛建萍等學者建立的參數化模型與智能優化算法，將最佳掠角定位精度提升至0.1°級。
而揚州大學試驗團隊則通過40°后掠葉片設計，成功將導葉出口截面壓力脈動振幅降低至優化前的1/11.3，為汽蝕故障診斷提供了量化依據。
在江蘇某泵站改造工程中，技術人員采用后掠5.57°的葉輪配合前掠16°的導葉，實現了系統效率提升4.2%，單泵年節電達3.6萬千瓦時。
未來，隨著人工智能算法和流體-結構耦合分析技術的深入應用，葉輪掠角優化將向著自適應調節和多工況綜合優化方向發展。基于實時工況自動調整掠角的智能葉片系統，有望成為下一代高效泵產品的核心技術突破點。
葉輪雖小，卻是泵類產品能效躍升的支點，以掠角優化為代表的精微設計革新，正推動著流體機械行業向高效化、智能化方向穩步前行。
|
